產品規范 |
設計規范 |
結構長度 |
連接法蘭 |
試驗與檢驗 |
|
ASMEB16.34 |
|
GB/T9113.1 HG/T20592 HG/T20615、ASMEB16.5 |
GB/T9092 API 598 |

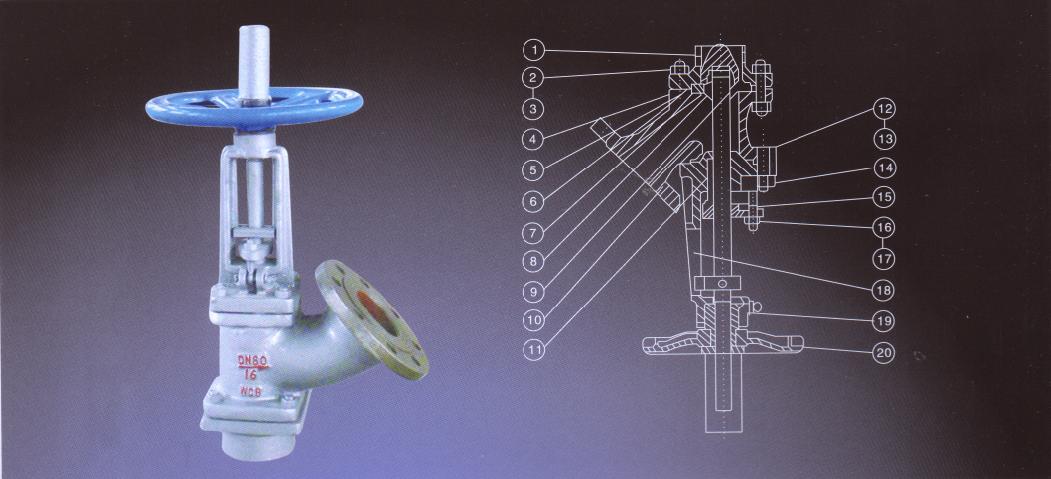

♦主要零件材料
|
序號 |
零件名稱 |
材質 |
序號 |
零件名稱 |
材質 |
|
1 |
管接法蘭 |
ASTMA105 |
11 |
填料 |
I 石墨 |
|
2 |
蠼柱 |
ASTMA193Gr.B7 |
12 |
螺柱 |
ASTM A193Gr.B7 |
|
3 |
蠼母 |
ASTM A194Gr.2H |
13 |
螺母 |
ASTM A194 Qr.2H |
|
4 |
墊片 |
柔性石墨+不銹鋼 |
14 |
填料壓套 |
ASTM A182Gr.F6a |
|
5 |
閥座 |
ASTMA105+HF |
15 |
填料壓蓋 |
ASTMA216Gr.WC6 |
|
6 |
閥瓣Disc |
ASTMA105+HF |
16 |
活節蠼栓 |
ASTMA193 Qr.B7 |
|
7 |
閥桿 |
ASTMA182Gr.F6a |
17 |
螺母 |
ASTM A194 Gf.2H |
|
8 |
二含環 |
ASTMA182Gr.F6a |
ie |
支架 |
ASTMA216Gr.WC8 |
|
9 |
閥瓣卡套 |
ASTMA105 |
19 |
閥桿螺母 |
鋁合金 |
|
10 |
閥體 |
ASTMA216Gr.WCB +含金鋼 |
20 |
手輪 |
球墨鑄鐵 |
♦主要外形連接尺寸 PN2.0 MPa/CLass 150
|
DN(mm) |
NPS(in) |
驅動方式 |
f |
f1 |
D |
D1 |
D2 |
B |
Z-Φ |
c |
Do |
H |
S |
Φu |
驅動裝置 |
|
Js45Y、Js545Y、JS945Y |
|||||||||||||||
|
50 |
2" |
手動 |
120 |
162 |
150 |
120.5 |
92 |
16 |
4-Φ18 |
2 |
200 |
470 |
60 |
63.5 |
- |
|
80 |
3" |
150 |
200 |
190 |
152.5 |
127 |
19.5 |
4-Φ18 |
2 |
250 |
500 |
80 |
89 |
- |
|
|
100 |
4" |
170 |
235 |
230 |
190.5 |
157.5 |
24 |
8-Φ18 |
2 |
300 |
610 |
80 |
114 |
- |
|
|
125 |
5" |
200 |
275 |
255 |
216 |
186 |
24 |
8-Φ22 |
2 |
300 |
720 |
100 |
140 |
- |
|
|
150 |
6" |
225 |
295 |
280 |
241.5 |
216 |
255.5 |
8-Φ22 |
2 |
350 |
900 |
120 |
159 |
- |
|
|
200 |
8" |
齒動 |
290 |
350 |
345 |
298.5 |
270 |
29 |
8-Φ22 |
2 |
480 |
1100 |
170 |
219 |
LR450 |
|
250 |
10" |
355 |
390 |
405 |
362 |
324 |
30.5 |
12-Φ26 |
2 |
480 |
1280 |
200 |
273 |
LR600 |
|
|
300 |
12" |
420 |
450 |
485 |
432 |
381 |
32 |
12-Φ26 |
2 |
600 |
1420 |
230 |
325 |
LR1200 |
|
|
350 |
14" |
480 |
515 |
535 |
476 |
416 |
35 |
12-Φ29.5 |
2 |
900 |
1580 |
260 |
356 |
LR2500 |
|
注：*驅動裝置可根據用戶要求選用。
