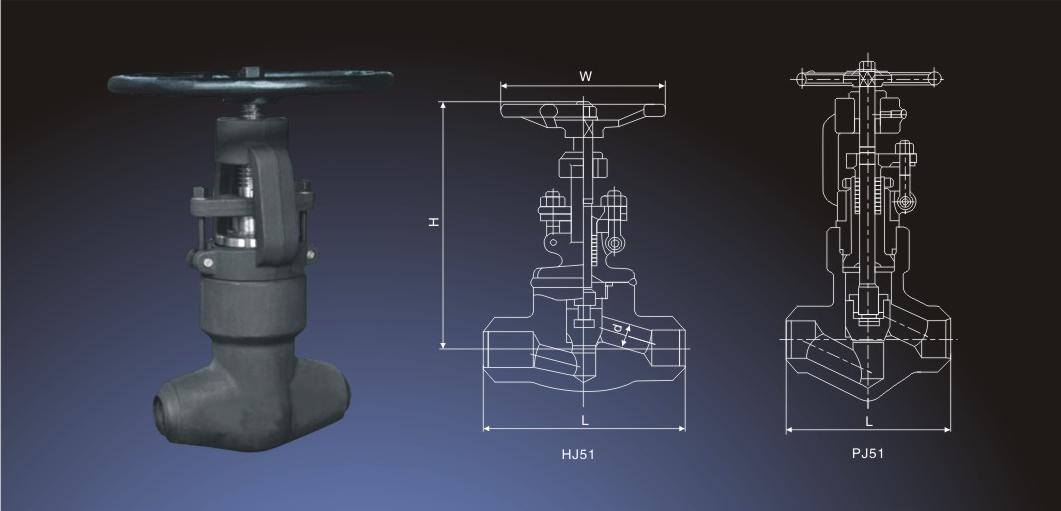

♦主要外形連接尺寸 (Class900~2500LB PN 16.0-42.0 MPa)
|
NPS(in) |
1/2 |
3/4 |
1 |
1 1/4 |
1/2 |
2 |
||
|
DN(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
||
|
d（縮經(jīng)R.P） |
10 |
13 |
19.1 |
25 |
32 |
38.1 |
||
|
L |
|
900;1500磅級 |
216 |
229 |
254 |
279 |
305 |
368 |
|
|
2000；2500磅級 |
264 |
273 |
308 |
349 |
384 |
451 |
|
|
H（開啟） |
|
P.S |
333 |
33 |
333 |
420 |
420 |
524 |
|
|
W.B |
310 |
310 |
310 |
389 |
389 |
498 |
|
|
W |
180 |
180 |
180 |
200 |
200 |
300 |
||
|
WT(kg) |
P.S |
1500磅級 |
12.5 |
11.8 |
11.5 |
23.4 |
21.7/43.5 |
|
|
2500磅級 |
13.3 |
12.5 |
1138 |
25.5 |
24.6 |
47.2 |
||
|
W.B |
1500磅級 |
13.5 |
12.6 |
11.8 |
24.4 |
22.5 |
45.5 |
|
|
2500磅級 |
14.3 |
13.1 |
12.4 |
25.0 |
24.2 |
49.0 |
||
注：自密封截止閥是高溫.高壓管道推薦閥門結(jié)構(gòu)形式。
