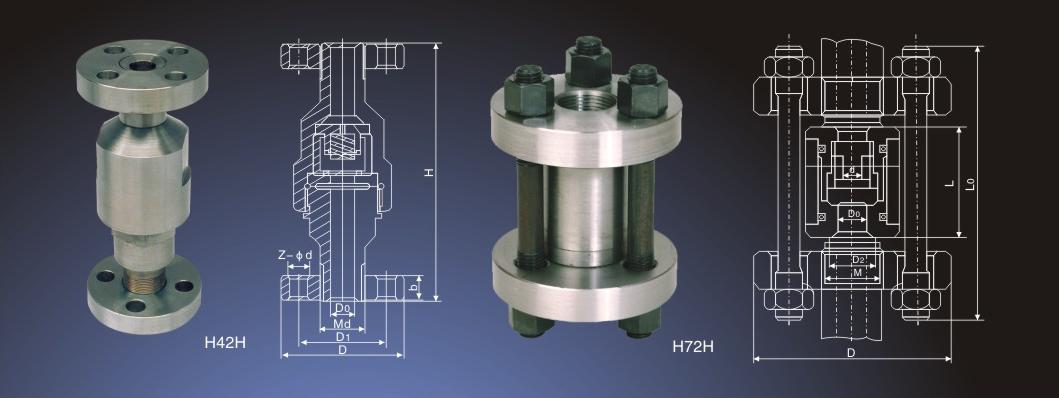

◆主要外形連接尺寸
|
公稱(chēng)壓力 |
DN(mm) |
Do |
D |
D1 |
Md |
Z-Φd |
H |
b |
WT(kg) |
|||
|
H42H-160-320 |
||||||||||||
|
16.0MPa |
15 |
15 |
95 |
60 |
M24x2 |
3-18 |
240 |
20 |
5.5 |
|||
|
25 |
23 |
105 |
68 |
M33x2 |
3-18 |
262 |
20 |
7.5 |
||||
|
32 |
29 |
115 |
80 |
M42x2 |
4-18 |
285 |
22 |
10 |
||||
|
40 |
39 |
165 |
115 |
M52x2 |
6-26 |
285 |
28 |
19.5 |
||||
|
32.0MPa |
10 |
11 |
95 |
60 |
M24x2 |
3-18 |
234 |
20 |
5.5 |
|||
|
15 |
17 |
105 |
68 |
M33x2 |
3-18 |
240 |
20 |
6 |
||||
|
25 |
23 |
115 |
80 |
M42x2 |
4-18 |
262 |
22 |
8.5 |
||||
|
32 |
29 |
135 |
95 |
M48x2 |
4-22 |
285 |
25 |
12 |
||||
|
40 |
42 |
165 |
115 |
M64x2 |
6-26 |
316 |
32 |
21 |
||||
|
公稱(chēng)壓力 |
DN(mm) |
D |
M |
D2 |
Do |
Lo |
d |
L |
WT(kg) |
|
H72H-160-320 |
|||||||||
|
16.0MPa |
15 |
95 |
M24x2 |
20 |
16 |
145 |
42 |
60 |
5 |
|
25 |
105 |
M33x2 |
28 |
23 |
155 |
50 |
65 |
10 |
|
|
32 |
115 |
M42x2 |
37 |
29 |
175 |
62 |
80 |
15 |
|
|
40 |
165 |
M52x2 |
42 |
39 |
215 |
72 |
90 |
20 |
|
|
50 |
165 |
M64x2 |
58 |
50 |
245 |
88 |
115 |
30 |
|
|
65 |
200 |
M80x2 |
73 |
65 |
300 |
115 |
140 |
45 |
|
|
80 |
225 |
M100x2 |
93 |
80 |
345 |
135 |
160 |
60 |
|
|
32.0MPa |
15 |
105 |
M33x2 |
27 |
17 |
155 |
50 |
65 |
5 |
|
25 |
115 |
M42x2 |
35 |
22 |
175 |
62 |
80 |
10 |
|
|
32 |
135 |
M48x2 |
41 |
30 |
200 |
72 |
90 |
15 |
|
|
40 |
165 |
M60x3 |
58 |
42 |
245 |
88 |
115 |
20 |
|
|
50 |
200 |
M80x3 |
70 |
58 |
300 |
115 |
140 |
30 |
|
|
65 |
215 |
M100x3 |
90 |
68 |
345 |
135 |
160 |
45 |
|
|
80 |
260 |
M125x4 |
112 |
85 |
395 |
165 |
185 |
60 |
|
